Peugeot 508: Ruota di scorta

Modo operativo per la sostituzione di una ruota difettosa con la ruota di scorta, mediante gli attrezzi in dotazione.

Accesso agli attrezzi

Gli attrezzi si trovano sotto al pianale del bagagliaio.

Per accedervi:

• aprire il bagagliaio,
• collocare il pianale del bagagliaio in verticale (SW e RXH termico : nella sua guida), per accedere agli attrezzi.

Dettaglio degli attrezzi

Tutti questi attrezzi sono specifici per questo veicolo e possono variare secondo l'equipaggiamento. Non farne un utilizzo diverso.

1. Manovella di smontaggio ruote.

   Permette di staccare il copricerchio e di togliere i bulloni della ruota.

2. Cric con manovella integrata.

   Permette il sollevamento del veicolo.

3. Smonta copribullone della ruota.

   Permette di rimuovere gli elementi protettivi (coperchietti) dei bulloni per le ruote in alluminio.

4. Boccola per bullone antifurto (situata nel cassettino portaoggetti).

   Permette di adattare la manovella di smontaggio ruota ai bulloni speciali "antifurto".

5. Un cuneo per immobilizzare una ruota del veicolo*.
6. Anello di traino.

   Vedi paragrafo "Traino del veicolo".

* Secondo il Paese di commercializzazione o l'equipaggiamento.

Accesso alla ruota di scorta

La ruota di scorta si trova sotto al pianale del bagagliaio.

In funzione del Paese di commercializzazione, la ruota di scorta è in lamiera, in alluminio o tipo "ruotino".

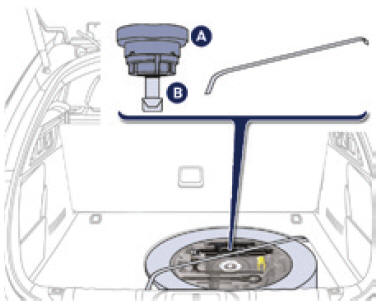

Secondo l'equipaggiamento del veicolo, la ruota di scorta è fissata sia da una cinghia, che da un dispositivo di serraggio composto da un dado A e da una vite B. Per il dado, seguire la procedura qui sotto.

Estrazione della ruota

• Svitare il dado centrale (colorato).
• Sollevare la ruota di scorta verso di sé.
• Estrarre la ruota dal bagagliaio.

Riposizionamento della ruota

• Ricollocare la ruota nel suo alloggiamento.
• Allentare di qualche giro il dado centrale (colorato), poi posizionarla al centro della ruota.
• Stringere a fondo la vite centrale per fissare la ruota.

• Ricollocare il contenitore al centro della ruota e agganciarlo.
• Ricollocare l'insonorizzazione in polistirolo.

Smontaggio della ruota

• Togliere il copri bullone da ogni ruota uilizzando l'attrezzo 3 (secondo l'equipaggiamento).
• Montare la boccola antifurto 4 sulla manovella smontaruota 1 per sbloccare il bullone antifurto (secondo l'equipaggiamento).
• Sbloccare gli altri bulloni solo con la manovella smontaruota 1.

• Posizionare la base del cric 2 a terra e accertarsi che sia perpendicolare rispetto l'alloggiamento anteriore A o posteriore B previsto sotto il longherone, il più vicino possibile alla ruota da sostituire.

• Aprire il cric 2 fino a quando la testa è a contatto con l'alloggiamento A o B utilizzato ; la superficie d'appoggio A o B del veicolo deve essere inserita nella parte centrale della testa del cric.

• Sollevare il veicolo, lasciando uno spazio sufficiente tra la ruota e il suolo, per poter montare poi facilmente la ruota di scorta (non forata).
• Togliere i bulloni e conservarli in un luogo pulito.
• Togliere la ruota.

Montaggio della ruota

• Collocare la ruota sul mozzo.
• Avvitare i bulloni fino in battuta.
• Effettuare un preserraggio del bullone antifurto con la manovella smontaruota 1 dotata della boccola antifurto 4.
• Effettuare un preserraggio degli altri bulloni solo con la manovella smontaruota 1.

• Abbassare completamente il veicolo.
• Ripiegare il cric 2 e toglierlo.

• Bloccare il bullone antifurto con la manovella smontaruota 1 dotata di boccola antifurto 4.
• Bloccare gli altri bulloni solo con la manovella smontaruota 1.
• Ricollocare i copribulloni su ogni ruota (secondo l'equipaggiamento).
• Riporre gli attrezzi nel contenitore.
